DL/T 693-1999煙囪混凝土耐酸防腐蝕涂料標準是小編摘自DL/T 693-1999《煙囪混凝土耐酸防腐蝕涂料》紙質版，更多防腐涂料執(zhí)行國家標準和行業(yè)標準請參考本網站。
中華人民共和國電力行業(yè)標準
DL/T 693-1999煙囪混凝土耐酸防腐蝕涂料
Acid-proof and antiseptic coating used for concrete of chimney
中華人民共和國國家經濟貿易委員會2000-02-24批準 2000-07-01實施
1、范圍
本標準規(guī)定了火力發(fā)電廠煙囪混凝土防腐涂料的通用技術條件、試驗方法、檢驗規(guī)則，以及標志、包裝、運輸和貯存方法。
本標準適用于以多組分有機樹脂為主要粘結劑，采用刷涂、噴涂的施工方法，在混凝土表面上形成致密性涂層的防腐蝕涂料的施工方法，也適用于煙道內側的防腐蝕處理。
2、引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效，所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB/T1865-1997 色漆和清漆人工氣候老化和人工輻射暴露
GB3186-1982 涂料產品的取樣
GB/T9266-1988 建筑涂料涂層耐洗刷性的測定
GB/T9750-1998 涂料產品包裝標志
3、技術要求
3.1分類
防腐涂料按其使用的部位、耐熱性能和耐酸性能的要求分為：
a）Ⅰ型涂料：適用于煙囪內襯為輕質耐熱混凝土、直接與煙氣接觸的表面防腐處理，極限耐熱溫度為250℃，耐硫酸腐蝕極限濃度為40%。
b）Ⅱ型涂料：適用于不直接與煙氣接觸的混凝土煙囪筒壁內側的防腐處理，極限耐熱溫度為150℃，耐硫酸腐蝕極限濃度為30%。
3.2、技術性能指標
混凝土防腐蝕涂料的技術性能指標應符合表1的規(guī)定。

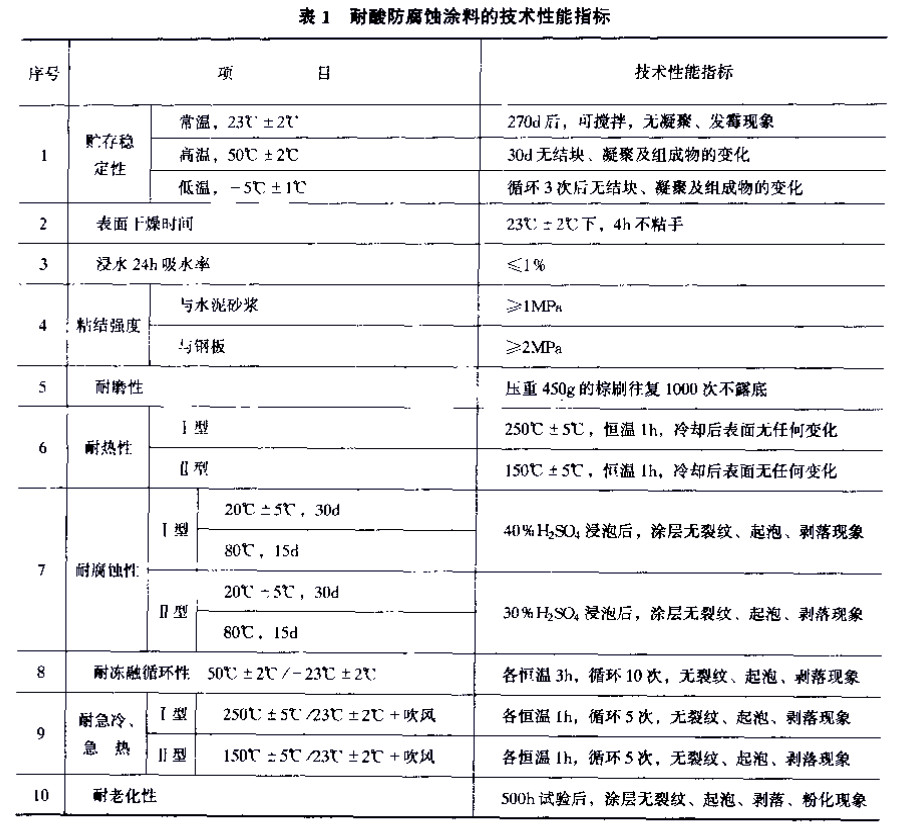

表1 耐酸防腐蝕涂料的技術性能指標
|
項目
|
技術性能指標
|
|
貯存穩(wěn)定性
|
常溫，23℃±2℃
|
270d后，可攪拌，無凝聚、發(fā)霉現(xiàn)象
|
|
高溫，50℃±2℃
|
30d無結塊、凝聚及組成物的變化
|
|
低溫，-5℃±1℃
|
循環(huán)3次后無結塊、凝聚及組成物的變化
|
|
表面干燥時間
|
23℃±2℃下，4h不粘手
|
|
浸水24h吸水率
|
≤1%
|
|
粘結強度
|
與水泥砂漿
|
≥1MPa
|
|
與鋼板
|
≥2MPa
|
|
耐磨性
|
壓重450g的棕刷往復1000次不露底
|
|
耐熱性
|
Ⅰ型
|
250℃±5℃，恒溫1h，冷卻后表面無任何變化
|
|
Ⅱ型
|
150℃±5℃，恒溫1h，冷卻后表面無任何變化
|
|
耐腐蝕性
|
Ⅰ型
|
20℃±5℃，30d
|
40%H2SO4浸泡后，涂層無裂紋、起泡、剝落現(xiàn)象
|
|
80℃，15d
|
|
Ⅱ型
|
20℃±5℃，30d
|
30%H2SO4浸泡后，涂層無裂紋、起泡、剝落現(xiàn)象
|
|
80℃，15d
|
|
耐凍融循環(huán)性 50℃±2℃/-23℃±2℃
|
各恒溫3h，循環(huán)10次，無裂紋、起泡、剝落現(xiàn)象
|
|
耐急冷、急熱
|
Ⅰ型
|
250℃±5℃/23℃±2℃+吹風
|
各恒溫1h，循環(huán)5次，無裂紋、起泡、剝落現(xiàn)象
|
|
Ⅱ型
|
150℃±5℃/23℃±2℃+吹風
|
各恒溫1h，循環(huán)5次，無裂紋、起泡、剝落現(xiàn)象
|
|
耐老化性
|
500h試驗后，涂層無裂紋、起泡、剝落、粉化現(xiàn)象
|
4、試驗方法
4.1、試樣的制備和放置
4.1.1、取樣
取樣應按照GB3186的規(guī)定進行。
4.1.2、試驗用的試塊
試驗用的試塊采用水泥砂漿試塊、耐酸陶瓷板和鋼試板三種。
4.1.2.1、水泥砂漿試塊
將1份425號硅酸鹽水泥與1.5份標準砂（以質量計）混合，按0.4-0.5的水灰比加水，攪拌均勻后裝入試模中成型，在溫度為23℃±2℃、相對濕度大于50%的條件下靜停24h，脫模后繼續(xù)養(yǎng)護7d，即可作試驗。
4.1.2.2、耐酸陶瓷試板
用耐酸瓷磚鋸成150mm×25mm×10mm的尺寸（厚度也可根據(jù)瓷磚厚度定）。
4.1.2.3、鋼試板
采用厚度為1mm-2mm的普通低碳薄鋼板，用鋸或刨制成規(guī)定的尺寸后，用1號砂布打磨除銹。
4.1.3、試件尺寸與數(shù)量
各項試驗用的試件尺寸與數(shù)量見表2。

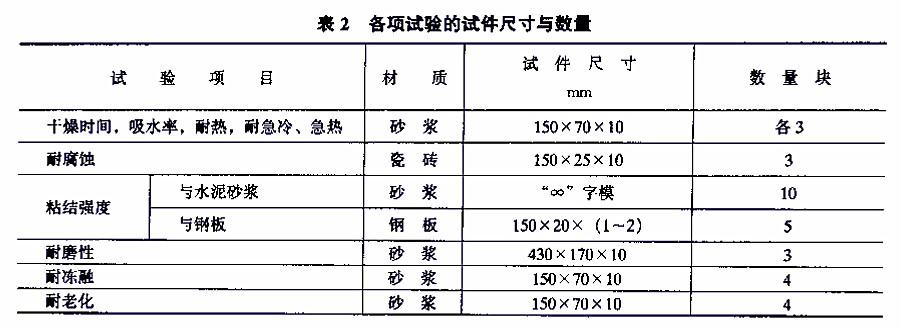

表2 各項試驗的試件尺寸與數(shù)量
|
試驗項目
|
材質
|
試件尺寸mm
|
數(shù)量塊
|
|
干燥時間，吸水率，耐熱，耐急冷、急熱
|
砂漿
|
150×70×10
|
各3
|
|
耐腐蝕
|
瓷磚
|
150×25×10
|
3
|
|
粘結強度
|
與水泥砂漿
|
砂漿
|
“∞”字模
|
10
|
|
與鋼板
|
鋼板
|
150×20×（1-2）
|
5
|
|
耐磨性
|
砂漿
|
430×170×10
|
3
|
|
耐凍融
|
砂漿
|
150×70×10
|
4
|
|
耐老化
|
砂漿
|
150×70×10
|
4
|
4.1.4、試樣的預處理
將涂刷好涂料的試樣在室溫下固化7d，放入110℃的恒溫箱中熱處理10h，取出，冷卻至室溫后，可進行各種性能的測試。
4.2、試驗
4.2.1、貯存穩(wěn)定性
將涂料試樣裝入高約140mm、直徑約80mm的塑料（或鐵制）容器中，裝入量應大于容器高度的2/3，加蓋密封，放入規(guī)定的環(huán)境中進行貯存穩(wěn)定性試驗（試驗只做一次，應符合表1中指標的規(guī)定）。
4.2.1.1、低溫貯存穩(wěn)定性試驗
試樣先在-5℃±1℃的低溫箱中放置18h，再在23℃±2℃室溫下放置6h，這樣反復三次之后，打開容器蓋，攪拌試樣進行觀察。
4.2.1.2、常溫貯存穩(wěn)定性試驗
試樣存放在溫度為23℃±2℃，相對濕度為50%±5%的環(huán)境中270d后，打開密封容器蓋，輕輕攪拌試樣進行觀察。
4.2.1.3、高溫貯存穩(wěn)定性試驗
試樣存放在50℃±2℃的恒溫箱中，經30d后取出，打開密封蓋，檢查涂料的變化。
4.2.2、表面干燥時間
將涂刷完畢的試樣置于23℃±2℃、相對濕度為50%±5%的環(huán)境條件下，開始計時，1h后開始用手輕輕觸摸涂膜，以后每0.5h試一次，3h后每15min試一次，至以用手觸摸涂膜不粘手為表面干燥時間。
4.2.3、吸水率
將預處理的試樣浸入盛有自來水的盆中，24h后取出試樣，用吸水紙（或濕毛巾）擦去表面浮水，用下列公式計算其吸水率w（%）：
W=（m1-m2）/m2×100% （1）
式中 m2—浸水前試樣質量；
m1—浸水后試樣質量。
以三塊試件吸水率的平均值作為最后的結果。
4.2.4、粘結強度
4.2.4.1、與水泥砂漿的粘結強度
用水泥砂漿制作“∞”字型試件10個，正中用1mm金屬隔離片隔開。脫模后，其中5個立即刷涂料予以粘結，另外5個在溫度為23℃±2℃、相對濕度為50%±5%的環(huán)境下，硬化干燥7d后再刷涂料粘結，經預處理后，兩組試樣分別進行拉伸試驗，其粘結強度按下式計算：
Fb=T/A （2）
式中 Fb—濕基層或干基層砂漿的粘結強度，MPa；
T—濕基層或干基層砂漿試件的拉伸荷載，N；
A—試樣粘結面積，mm2。
試驗結果以5個試件粘結強度的平均值表示，無論是濕基層，還是干基層，其粘結強度均應達到表1的要求。
4.2.4.2、與鋼板的粘結強度
用粘結面積為20mm×70mm的鋼板兩塊，表面用砂布除銹擦凈，兩面涂刷涂料搭接粘合，經預處理后，進行拉伸試驗，其計算方法同式（2）。
4.2.5、耐磨性
按GB/T9266-88進行試驗，三塊試樣中至少有兩塊符合表1的規(guī)定為合格。
4.2.6、耐熱性
將預處理后的試樣在表1規(guī)定的溫度下恒溫1h，冷卻后取出，觀察涂膜外觀變化，三個試樣中至少有兩個試樣符合表1的規(guī)定為合格。
4.2.7、耐腐蝕性
對做耐腐蝕性試驗的試樣的外側應作封閉涂刷，預處理后可浸入在表1所規(guī)定的溫度、濃度的硫酸溶液中，容器內硫酸溶液的體積應大于試件體積的3倍，容器應密封加蓋，防止酸液濃度變化。試件浸入酸液內的深度為100mm-120mm，到規(guī)定的時間后取出，觀察浸入酸液的與位浸入酸液的涂膜的變化，三塊試樣中至少有兩塊符合表1的規(guī)定為合格。
4.2.8、耐凍融循環(huán)性
將試樣先浸泡在23℃±2℃的恒溫水槽中18h，然后再將試樣裝入預先降溫至-20℃±2℃的低溫箱中，放置3h，取出試樣，立即放入50℃±2℃的烘箱內恒溫3h，浸泡、冷凍、烘烤三道工序為一個循環(huán)，經10次循環(huán)后檢查涂層有無粉化、開裂、剝落、起泡等現(xiàn)象，并與留樣對比，如三塊試件中有兩塊符合表1規(guī)定的為合格。
4.2.9、耐急冷、急熱性
以試樣在表1規(guī)定的溫度下恒溫1h，取出試件，放在23℃±2℃的環(huán)境下讓其冷卻，并用普通電扇在2m-2.5m距離內吹風加速降溫1h，為一次循環(huán)。反復5次循環(huán)后，如三塊試樣中有兩塊試樣符合表1的規(guī)定為合格。
4.2.10、耐老化性
將預處理后的試樣取出三塊，按GB/T1865-1997進行人工加速耐老化性試驗，另一塊留作對比用。對試驗結果，取其中最差的一塊進行評定。
5、檢驗規(guī)則
5.1、生產廠出廠的產品均應符合本標準的規(guī)定，產品應有合格證、使用說明書。
5.2、產品出廠檢驗時，每批的量規(guī)定不大于6t，應進行下列項目的檢驗：
—涂料的表面干燥時間；
—涂料的耐熱性；
—涂料的高溫耐腐蝕性；
—涂料的粘結強度。
5.3、使用單位按本標準先進行外觀驗收，如發(fā)現(xiàn)生產日期超過270d，對合格證有懷疑，產品有凝聚變稠、結塊現(xiàn)象時，應按產品出廠檢驗項目進行復驗，有其中一項沒有達到規(guī)定要求時，該批產品即為不合格。
5.4、本標準標1所列的全部技術指標項目為型式檢驗項目，型式檢驗時被抽樣的產品應不少于3t。有下列情形之一時，產品應進行型式檢驗：
—新產品投產鑒定時；
—正式生產后，產品的配方、工藝、原材料有較大變動時；
—產品停產一年以上恢復生產時；
—出廠檢驗結果與上次形式試驗數(shù)據(jù)有較大差異時；
—正常生產三年或累計產量300t時。
6、標志、包裝、運輸和貯存
6.1、標志
產品包裝標志應符合GB/T9750-1998的規(guī)定，包裝容器上應標明產品名稱、型號、批號、重量、生產廠名、生產日期及有效期，所執(zhí)行標準的名稱、標準號，并附加產品說明書（包括技術性能及使用方法）。
6.2、包裝
產品應裝入清潔、干燥、密封的鐵皮桶內或塑料桶內。
6.3、運輸
產品在運輸過程中應避免雨淋、曝曬，防火、防止倒置和泄露，并應符合國家運輸部門的有關規(guī)定。
6.4、貯存
產品應貯存在5℃-45℃的環(huán)境溫度下，保持通風干燥，避免日光直射，嚴禁煙火，貯存期限不得超過270d，若超過270d，應重新檢驗，合格后才能使用。
|
|
|
GB/T 31361-2015無溶劑環(huán)氧液體涂料的防腐蝕涂裝標準
|
|
GB/T 31361-2015無溶劑環(huán)氧液體涂料的防腐蝕涂裝標準 ICS25.220.60 A29 GB 中華人民共和國國家標準 GB/T 31361-2015 無溶劑環(huán)氧液體涂料的防腐蝕涂裝anti-corrosion painting of solvent-free liquid epoxy coating 2015-02-04發(fā)布 2015-07-01實施 中華人民共和國國家質量監(jiān)督檢驗檢
|
|
時間：2018/1/26
|
|
|
|
|
過氯乙烯樹脂防腐涂料國家標準GB/T 25258-2010
|
|
過氯乙烯樹脂防腐涂料國家標準GB/T25258-2010 ICS87.040 G51 GB 中華人民共和國國家標準 GB/T 25258-2010過氯乙烯樹脂防腐涂料Perchlorovinyl resin anticorrosive coatings 2010-09-26發(fā)布 2011-08-01實施 中華人民共和國國家質量監(jiān)督檢驗檢疫總局 中國國家標準化管理委員會 發(fā)布 本標準規(guī)定了過氯乙烯樹
|
|
時間：2018/1/24
|
|
|
|
|
|
DL/T 5358-2006水電水利工程金屬結構大氣中的防腐配套涂層系統(tǒng)標準
|
|
DL/T 5358-2006水電水利工程金屬結構大氣中的防腐配套涂層系統(tǒng)標準是鑫鼎言防腐涂料摘自DL/T5358-2006《水電水利工程金屬結構設備防腐蝕技術規(guī)程》 附錄E(資料性附錄)大氣區(qū)涂層系統(tǒng)。大家可以放心參考。更多防腐涂料執(zhí)行的國家標準和行業(yè)標準，查閱鑫鼎言防腐涂料網站。 本文介紹了鄉(xiāng)村大氣、工業(yè)大氣、城市大氣和海洋大氣中的涂層系統(tǒng)
|
|
時間：2018/1/22
|
|
|
|
|
DL/T5358-2006水電水利工程金屬結構設備防腐涂料保護標準
|
|
DL/T5358-2006水電水利工程金屬結構設備防腐涂料保護標準是鑫鼎言防腐涂料小編摘自DL/T5358-2006《水電水利工程金屬結構設備防腐蝕技術規(guī)程》大家可以放心參考。更多防腐涂料執(zhí)行的國家標準和行業(yè)標準，查閱鑫鼎言防腐涂料網站。 本文介紹了防腐涂料保護：1、一般要求 2、涂層配套及選擇 3、涂裝施工和質量控制 4、質量檢驗
|
|
時間：2018/1/22
|
|
|
|
|
各種防腐涂料的國家相關標準GB
|
|
各種防腐涂料的國家相關標準GB 氯化橡膠防腐涂料HG/T2798-1996 氯磺化聚乙烯防腐涂料（雙組分）底漆/面漆 HG/T2661-1995 環(huán)氧瀝青防腐涂料（分裝）HG/T2884-1997 彩色涂層鋼板及鋼帶 GB/T12754—2006 紅丹醇酸防銹漆HG/T3346-1999 汽車用底漆 GB/T13493-1992 各色汽車用面漆 GB/T13492-1992 各色酚醛防銹漆HG/
|
|
時間：2018/1/18
|
|
|
|
|
氯化橡膠防腐涂料國家標準GB/T 25263-2010
|
|
氯化橡膠防腐涂料國家標準GB/T 25263-2010 ICS 87.040 G 51 GB 中華人民共和國國家標準 GB/T 25263-2010 氯化橡膠防腐涂料Chlorinated rubber anticorrosive coatings 2010-09-26發(fā)布 2011-08-01實施 中華人民共和國國家質量監(jiān)督檢驗檢疫總局 中國國家標準化管理委員會 發(fā)布 本標準規(guī)定了氯化橡膠防腐涂
|
|
時間：2018/1/12
|
|
|
|
|
建筑用鋼結構防腐涂料行業(yè)標準JG/T 224-2007
|
|
JG/T 224-2007建筑用鋼結構防腐涂料標準 中華人民共和國建工業(yè)行業(yè)標準 JG/T 224-2007 建筑用鋼結構防腐涂料Anticorrosive coatings for building steel structure 2007-08-21發(fā)布 2008-01-01實施 中華人民共和國建設部發(fā)布 本標準規(guī)定了建筑用鋼結構防腐涂料的分類、技術指標、試驗方法、檢驗規(guī)則及標志、包裝、運輸、
|
|
時間：2018/1/11
|
|
|
|
|
混凝土橋梁結構表面用防腐涂料 第1部分：溶劑型涂料JT/T 821.1-2011
|
|
混凝土橋梁結構表面用防腐涂料 第1部分：溶劑型涂料JT/T821.1-2011 中華人民共和國交通運輸行業(yè)標準 JT/T821.1-2011 混凝土橋梁結構表面用防腐涂料 第1部分：溶劑型涂料 Anti-corrosive coatings for concrete bridge surface Part 1：Solvent based coatings 2011-11-28發(fā)布 2012-04-
|
|
時間：2018/1/8
|
|
|
|
|
|
混凝土防腐涂料選用遵循的六個原則
|
|
根據(jù)鋼筋混凝土結構腐蝕的機理，鑫鼎言科學選擇防腐涂料應遵循下列原則：1、大量試驗表明，防腐涂料的彈性模量、熱膨脹系數(shù)、強度、徐變系數(shù)等物理力學性能與鋼筋混凝土接近，有利于二者的粘結。2、所選用的涂料必須具有良好的防水功能，因為水即是腐蝕介質又是腐蝕介質的載體。3、所選用的涂料必須是良好的抵抗酸類物質及鹽類物質腐蝕的能力，同時能夠有效的抵制氯離子的穿透。
|
|
時間：2017/11/3
|
|
|
|
